1.1 檢查示波器基礎設置

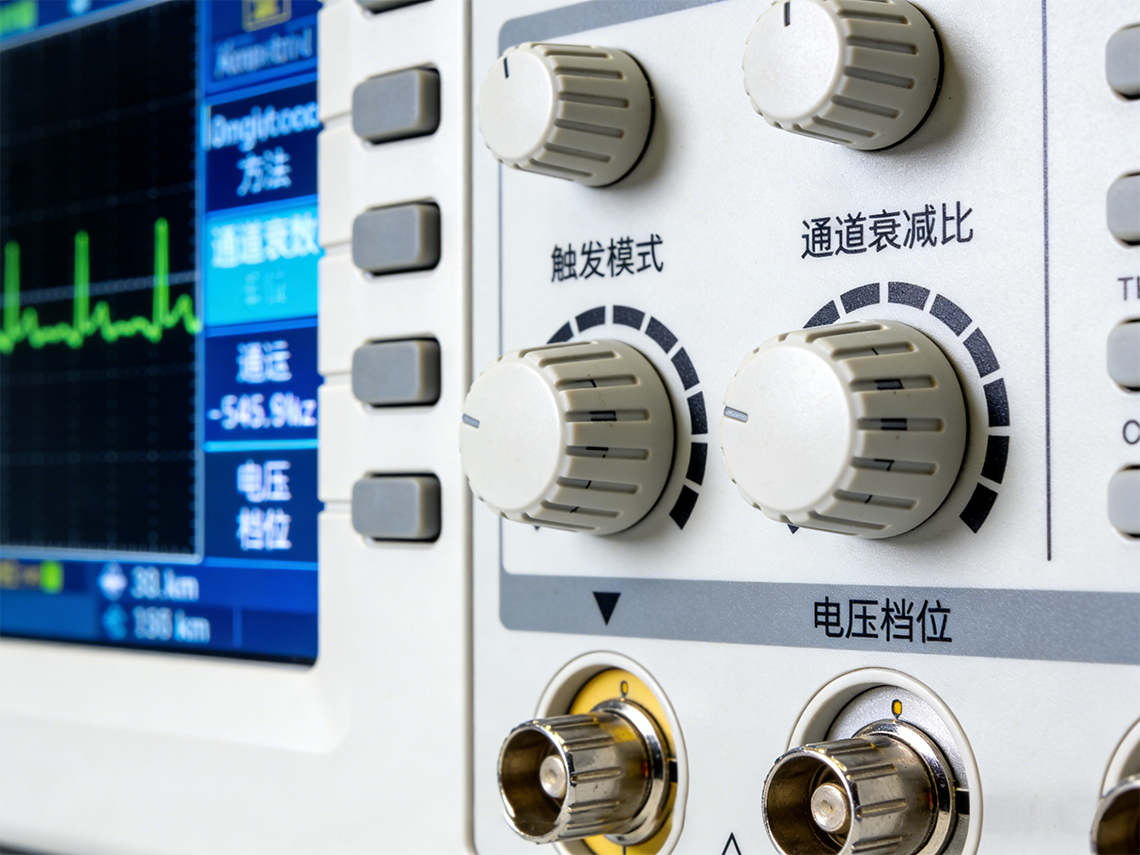

無信號顯示，很多時候并非設備故障，而是觸發模式、衰減比、通道開關等基礎設置不當導致的 “假故障”。例如觸發模式設為 “常態” 但觸發電平過高，波形無法穩定觸發；

探頭用 10X 檔但示波器通道設為 1X，信號幅度被錯誤放大 10 倍，超出屏幕顯示范圍，易被誤認為無信號。

排查與解決方法：

●觸發模式切換為 “自動觸發”，強制觸發小幅度信號，快速判斷是否為觸發設置問題。

●確認探頭衰減檔（1X/10X/100X），在示波器對應通道同步設置衰減比，避免信號幅度失真。

●檢查通道是否開啟，適當調節電壓檔位和時基，避免量程過大或時基過慢導致信號 “隱身”。

1.2 檢查探頭與示波器、被測電路的連接

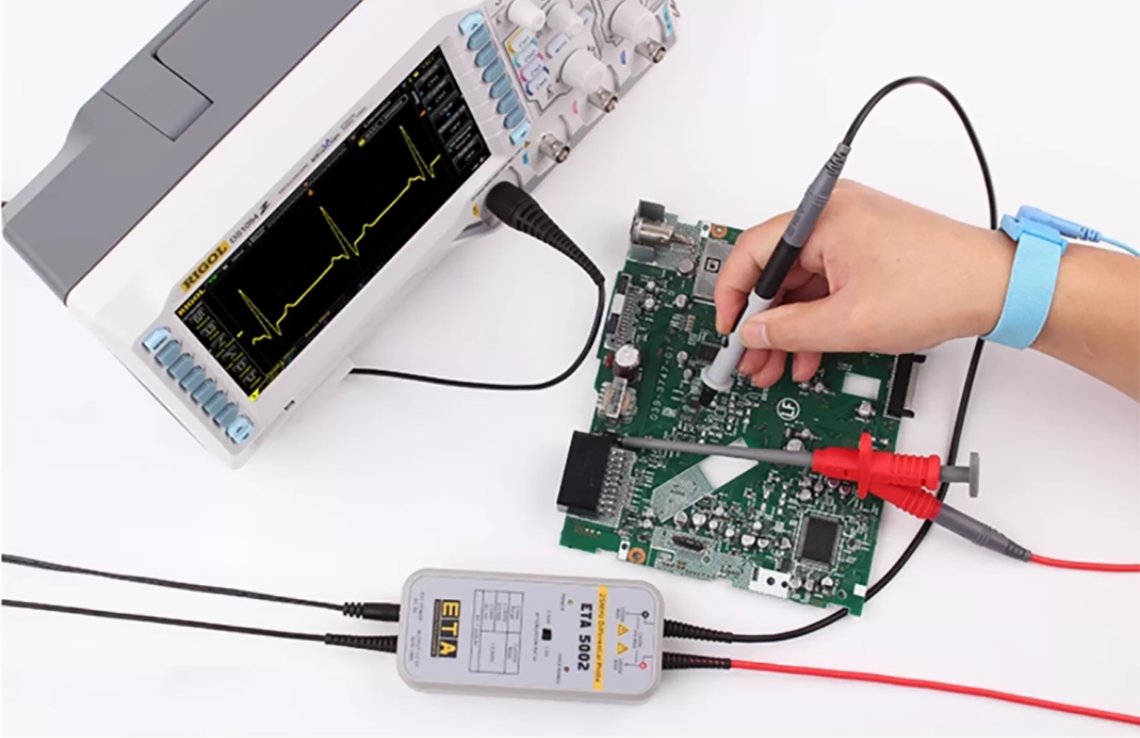

探頭與示波器 BNC 接口、探頭尖端與被測點、接地線與接地點，任一位置接觸不良或鎖定不到位，都會導致信號傳輸中斷。

排查與解決方法：

●BNC 接頭對準卡槽扭轉鎖定，確保插緊；可換至其他正常通道測試，判斷原通道是否故障。

●探頭尖端精準接觸被測引腳 / 焊點，避免觸碰相鄰引腳導致短路或信號串擾。

●確認接地線可靠連接至被測電路 “信號地”，避免遺漏接地步驟或接觸不良。

1.3 排查被測信號源是否正常

若設置和連接均無問題仍無信號，需聚焦被測信號源本身，排查電路未上電、信號發生器未開啟、被測節點無信號輸出等問題。

排查與解決方法：

●用已知正常的信號源（如示波器 CAL 校準端）連接探頭，若能正常顯示，說明探頭和示波器無故障，問題在被測電路。

●檢查被測電路供電、核心芯片工作狀態，確認信號源是否正常輸出；重點排查信號輸出節點是否存在斷路、短路或器件損壞。
